東風D3V加油車(12.6立方) 產品主要技術資料
|
|
產品名稱：
|
SLS5180GJYX6型加油車
|
外型尺寸(mm)：
|
8500×2550×3200
|
|
底盤型號：
|
DFV1183GW6DJ
|
罐體有效容積
|
12.6
|
|
總 質 量 ： (kg)
|
18000
|
接近/離去角(° )
|
21/10,21/12
|
|
額定質量： (kg)
|
10065,10000
|
前懸/后懸(mm)：
|
1440/2360,1440/1960
|
|
整備質量：(kg)
|
7805
|
*高車速(km/h)：
|
79
|
|
排放標準：
|
GB3847-2005,GB17691-2018國Ⅵ
|
|
整車說明：
|
罐體總容量:12.6立方米,罐體有效容積:12.0立方米,危險貨物運輸車輛的類型為FL型,介質zui大密度830千克/立方米,罐體尺寸(長×長軸×短軸)(mm)為: 5700×2000×1400;軸距/后懸對應關系為(mm):4700/2360,5100/1960;隨底盤選裝駕駛室及后處理器外觀,選裝左右兩側工具箱及管箱樣式,選裝后視廓燈支架及尾側帶工具箱;側、后防護裝置材料材質:Q235B,側、后防護均采用螺栓連接,后防護裝置斷面尺寸為(mm):80×150,后部防護離地高度:460mm;加油裝置型號/生產廠家:CS20D1110F/正星科技有限公司;HS18012B/托肯恒山科技(廣州)有限公司;ZH3111P/佛山市眾澤機電科技有限公司;HT-CZ1111/湖北華特設備有限公司;安裝具有衛星定位功能的行駛記錄儀,排氣管前置,安裝前輪pan式制動器和限速裝置,限速79km/h,僅采用子午線輪胎;安裝EBS,型號/生產廠家為:EBS 5/東科克諾爾商用車制動系統(十堰)有限公司;該車后軸采用空氣懸架;轉向輪安裝爆胎應急防護裝置.該車型可選裝ETC車載裝置;
|
|
東風D3V加油車(12.6立方) 底盤參數
|
|
底盤型號：
|
DFV1183GW6DJ
|
燃油種類：
|
柴油
|
|
軸 數：
|
2
|
前 輪 距(mm)：
|
1800,1880,1940,1965,1915
|
|
軸 距(mm)：
|
3950,4200,4500,4700,5100,5600
|
后 輪 距(mm)：
|
1800,1820,1860,1840
|
|
輪 胎 數：
|
6
|
輪胎規格：
|
295/80R22.5,11.00R20 16PR,11.00R20 18PR,275/80R22.5 18PR,295/80R22.5 18PR
|
|
東風D3V加油車(12.6立方) 發動機參數
|
|
發動機型號
|
發動機生產企業
|
排量（ml）
|
功率（kw）
|
|
D4.0NS6B170
D4.0NS6B195
B6.2NS6B230
B6.2NS6B210
YCK05230-61
YCS06245-60A
YCS04200-68
YCS04220-61A
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
|
4000
4000
6200
6200
5132
6234
4156
4295
|
125
143
169
154
169
180
147
162
|
|

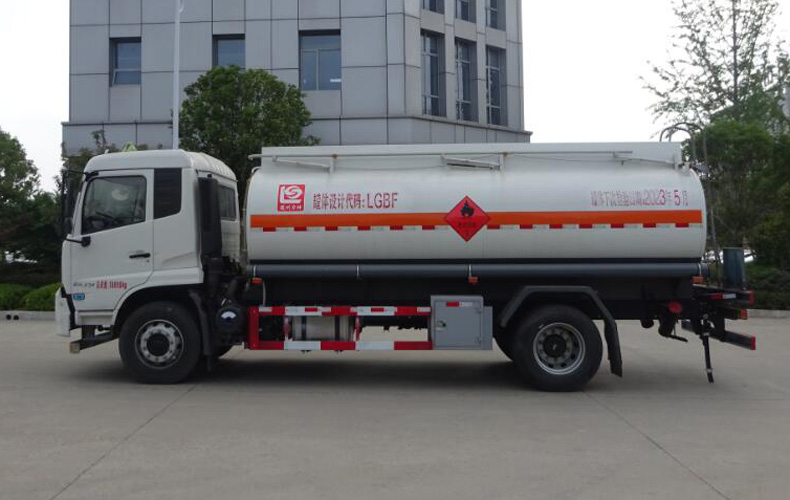

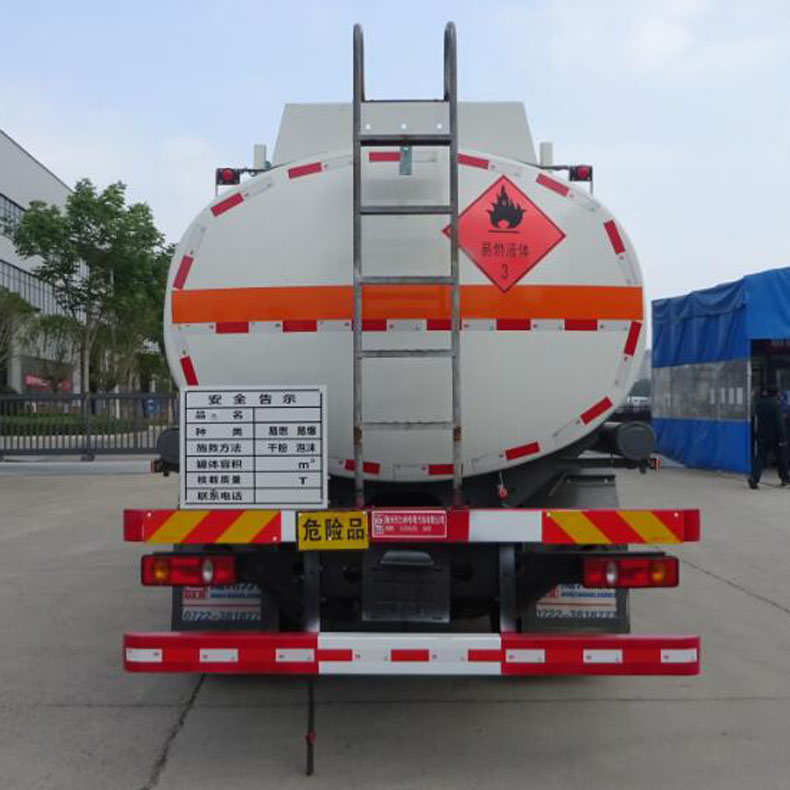

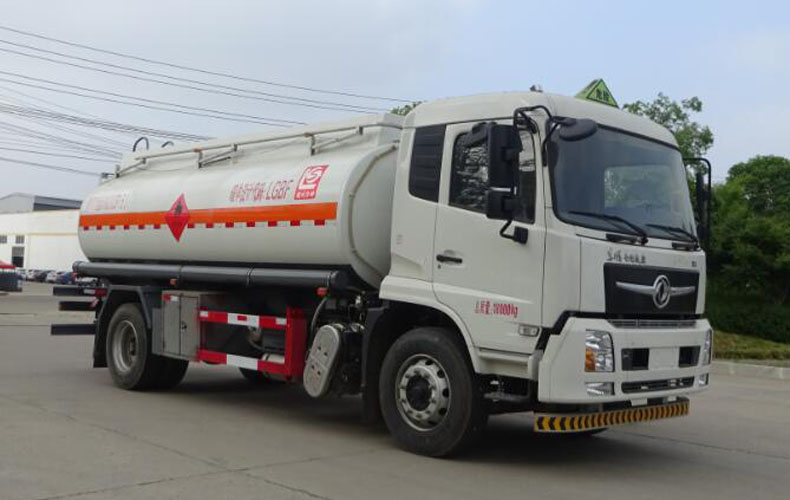

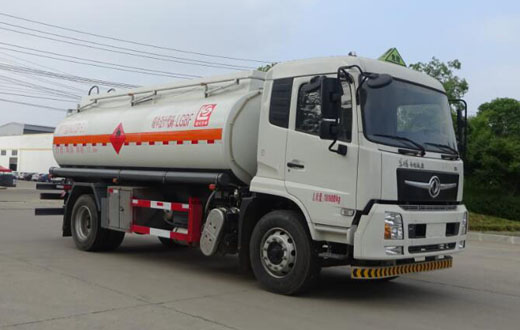

東風D3V加油車(12.6立方)多方位圖展示：
|
|
|
油罐車/加油車專用功能說明:
油罐車/加油車/運油車主要用于石油化工部門各種輕質燃油、重油、等的運輸,具有吸油,泵油,多種油分裝,分放等功能.可獨立分倉,可分裝不同的油品,設計上可實現泵進、泵出過表,泵進、泵出不過表,自流過表、不過表等功能.
★ 本公司改裝生產的油罐車均采用國內成熟的原裝底盤進行改裝,用戶也可自帶底盤,我廠提供上裝部件的生產改裝.
★ 罐體材質:碳鋼、不銹鋼、鋼襯塑、玻璃鋼、全塑罐（聚乙烯）
★ 罐型:方圓形、橢圓形、圓形
★ 油泵:自吸泵、齒輪泵、化工泵、不銹鋼泵
★ 油表:單計數、雙計數、稅控加油機
★ 功能:可獨立分倉,可分裝不同的油品.設計上可實現泵進、泵出過表,泵進、泵出不過 表,自流過表、不過表等功能.
★ 油罐車均可設計成化工車.
★ 油罐車均可配備電腦加油機.
★ 油罐車寬范圍的上戶噸位選擇,以滿足用戶需求.
★ 油罐車罐體內設多道防波隔板.采用高壓氣體試漏檢測,使罐體具有強度高,車輛運載安全平穩等特點.
楚勝汽車集團有限公司生產的油罐車|加油車|運油車符合汽車公告,有燃油達標公告,可上牌和辦理營運證.需要更多東風油罐車資料/圖片/價格/配件,請登陸公司網站:http://www.pkubrand.cn/查看!
|
